Underlag för grundritningen – lastplanen
Alla hus har behov av att ta reda på lastplanen. Dvs hur många KN/kvm eller KN/m last finns det på de olika delarna av huset. Utifrån denna lastplan kan sedan grundleverantören ta fram en lunik grundritning för just ditt hus.
Vad kostar en grundritning
Vissa grundleverantörer inkluderar en grundritning i priset. Andra tar extra betalt.
Här finner du vår sammanställning om priser för grundritningar men också allt som hör till att gjuta en platta.
Olika typer av laster på grunden
Det finns olika typer av laster som påverkar en husgrund och som grunden behöver dimensioneras för.
- linjelaster
- punktlaster
Linjelaster
Linjelaster kommer från bärande väggar. Dessa laster kan finnas både i ytterväggarna men också i husets innerväggar. Linjelasterna behöver tas omhand på något sätt. För en normal villa på ett plan eller ett och ett halvt plan så är linjelasten ungefär 20 kN/m. Det som påverkar linjelasterna på framförallt ytterväggarna är valet av fasad. En betongfasad eller tegelfasad väger mycket och skapar därmed större laster. Valet av bjälklag spelar också en stor roll. Om man bygger huset med betongbjälklag så väger huset betydligt mer än om man bygger med träbjälklag och därmed skapas helt andra laster på konstruktionen.

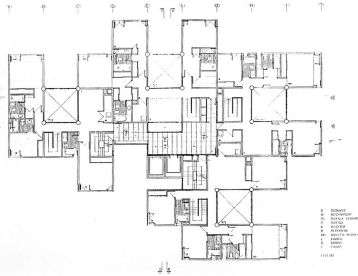

Vilka ritningar behöver du för att bygga grunden
Det finns olika ritningar för att bygga ett hus. Utifrån ett husgrundsperspektiv så finns det följande ritningar
- armeringsritningar
- grundritningar
- lastplaner
- golvvärmeritningar
Punktlaster och trähus
Trähus är relativt lätta i sin konstruktion men kan behöva ta omhand om punktlaster på känsliga ställen där stora laster leds ner i bärande pelare och liknande.
